e式传动

返回首页 来源:本站原创 发布日期:2019年05月08日
一、概述
我公司生产的轴流空冷风机主要用于石油、化工、冶金等空冷器配套使用,具有风量大、效率高、振动小、噪声低、使用维护方便等特点。
本系列产品的设计制造符合JB1416-87《一般用途轴流通风机技术条件》。
为满足用户工况条件的不同,风机有高效节能型、低噪型、防腐型等不同类型,以适应用户需要。
根据安装使用条件,风机 风量调节方式可分为自调、半自调、手调三种,冷却方式可分为鼓风式和引风式。安装结构形式有b;c;e;f;g;h;k;n;q等多种形式。
二、空冷器风机型号含义及结构说明

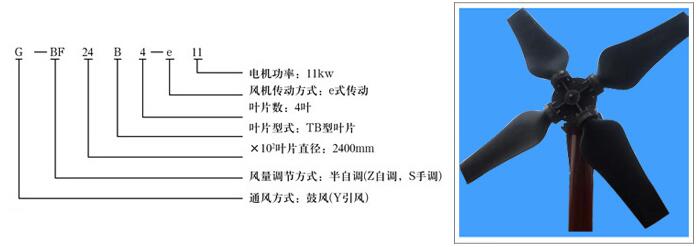

1、风机型号含义:


2、风机直径:
(1) 自调、半自调风机,直径为1.8-4.27米(6-14英尺)
(2) 手调风机,直径为1.8-4.5米
3、风机调角方式:
(1) ZF:不停机自动调角式(简称自调式)风机。
通过仪表信号压力变化,风机在运行中自动调节叶片的角度用以改变风量。信号气源压力为20-100KPa;工作气源压力为300KPa。
(2) BF:不停机半自动调角式(简称半自调)风机
在风机运行中,手动调节工作气源压力,可随时调节叶片角度用以改变风量,工作气源压力为200KPa。
(3) SF:停机手调角式(简称手调式)风机
停机后调节叶片角度。
4、叶片系列(玻璃钢材料)
(1) TB系列(FJ3)标准型;节能型;噪声值≤85dB。
(2) TC系列(FJ7)较宽型;适中型;噪声值≤83dB。
(3) TW系列(FJ19)宽型;降噪型;噪声值≤80dB。
以上三种系列叶片应相应轮毂、传动方式配套可组合成为多种型号的风机,以满足各种空冷器的配套使用。
三、空冷器风机传动方式及安装结构尺寸
e式传动
适用于1.8-4.27米手调、半自调或自调式风机、吊挂式、鼓风式,安装尺寸见表


风机规格 安装尺寸

a

h b E F B N 备注
1.8米手调TB 716 650 256 340 730 644 420
2.4米手调TB 765 650 256 340 730 644 420
2.4米手调TC 670 650 256 340 730 644 420
2.4米手调TW 694 650 256 340 730 644 420
3.0米手调TB 685 650 256 400 730 644 450
3.6米手调TB 960 650 256 400 730 644 450
3.6米手调TC 745 650 256 400 950 864 450
3.6米手调TW 765 650 256 400 950 864 450
4.27米手调TB 880 678 280 400 820 734 450
注:1、自调、半自调风机安装尺寸h加170.
2、电机机座号不宜大于250.
